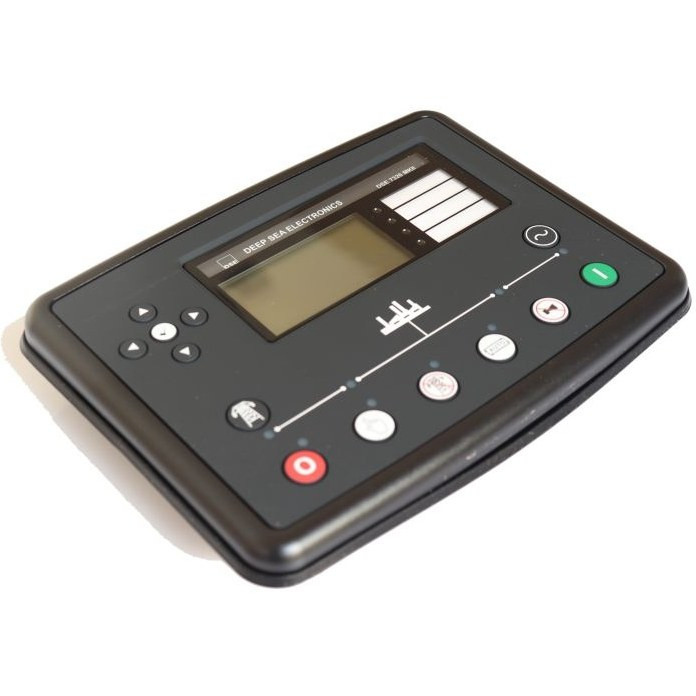

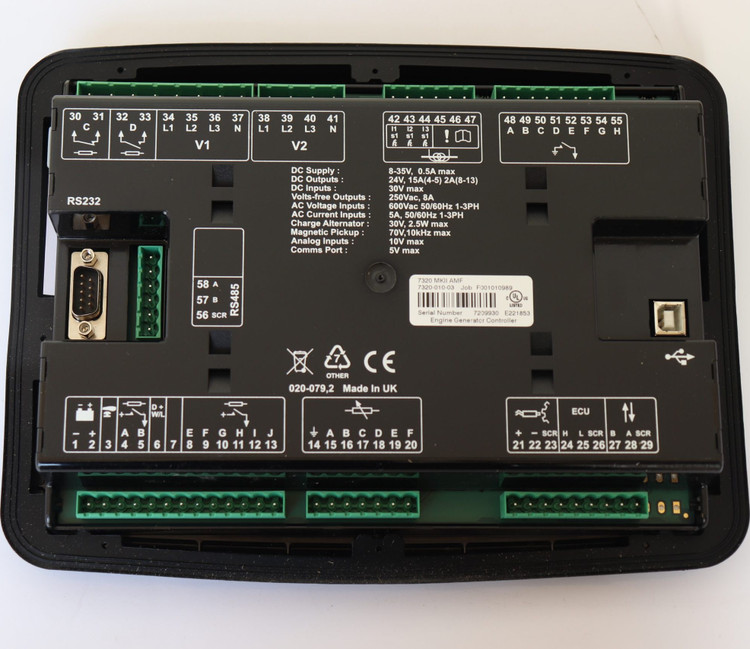

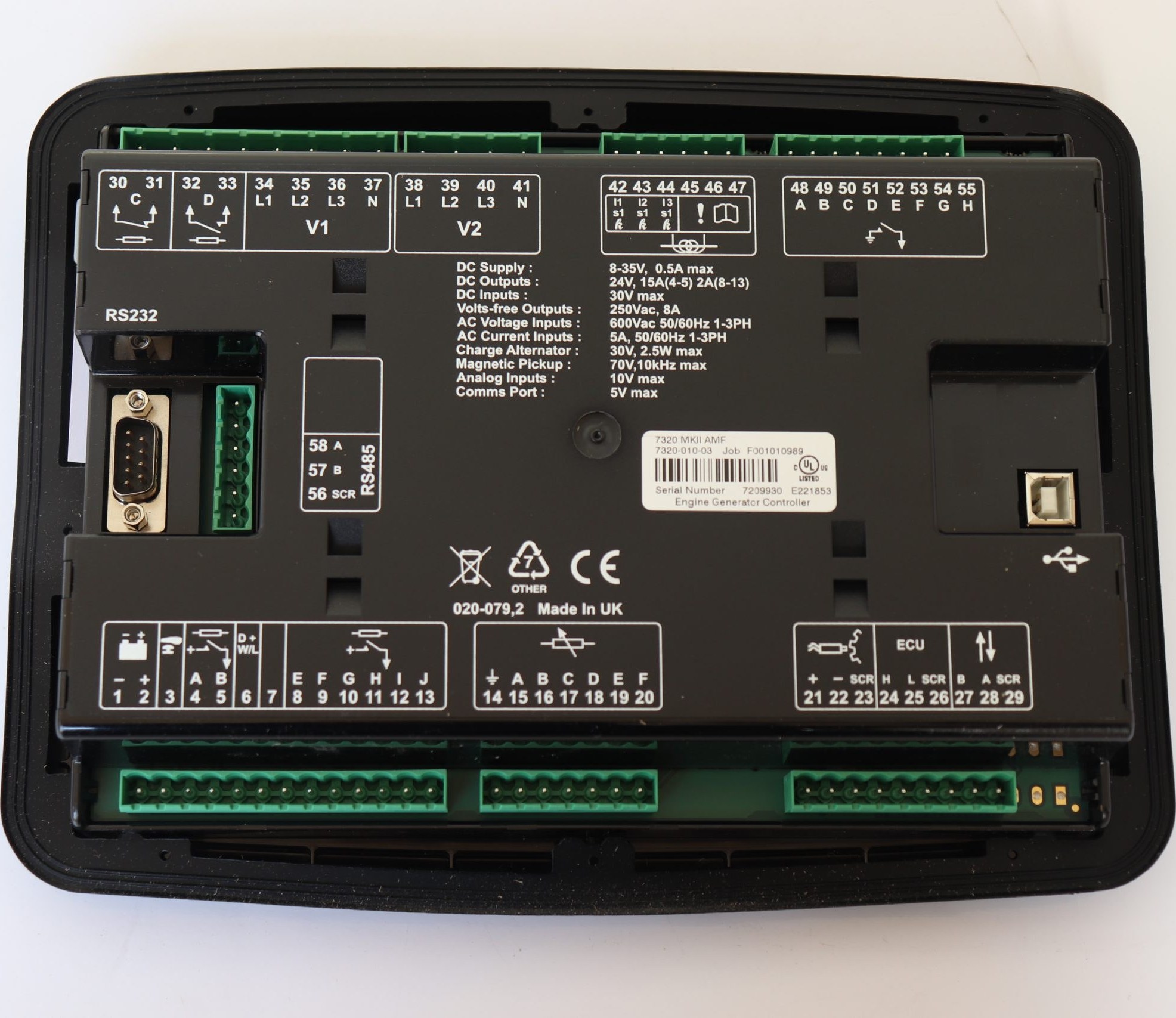

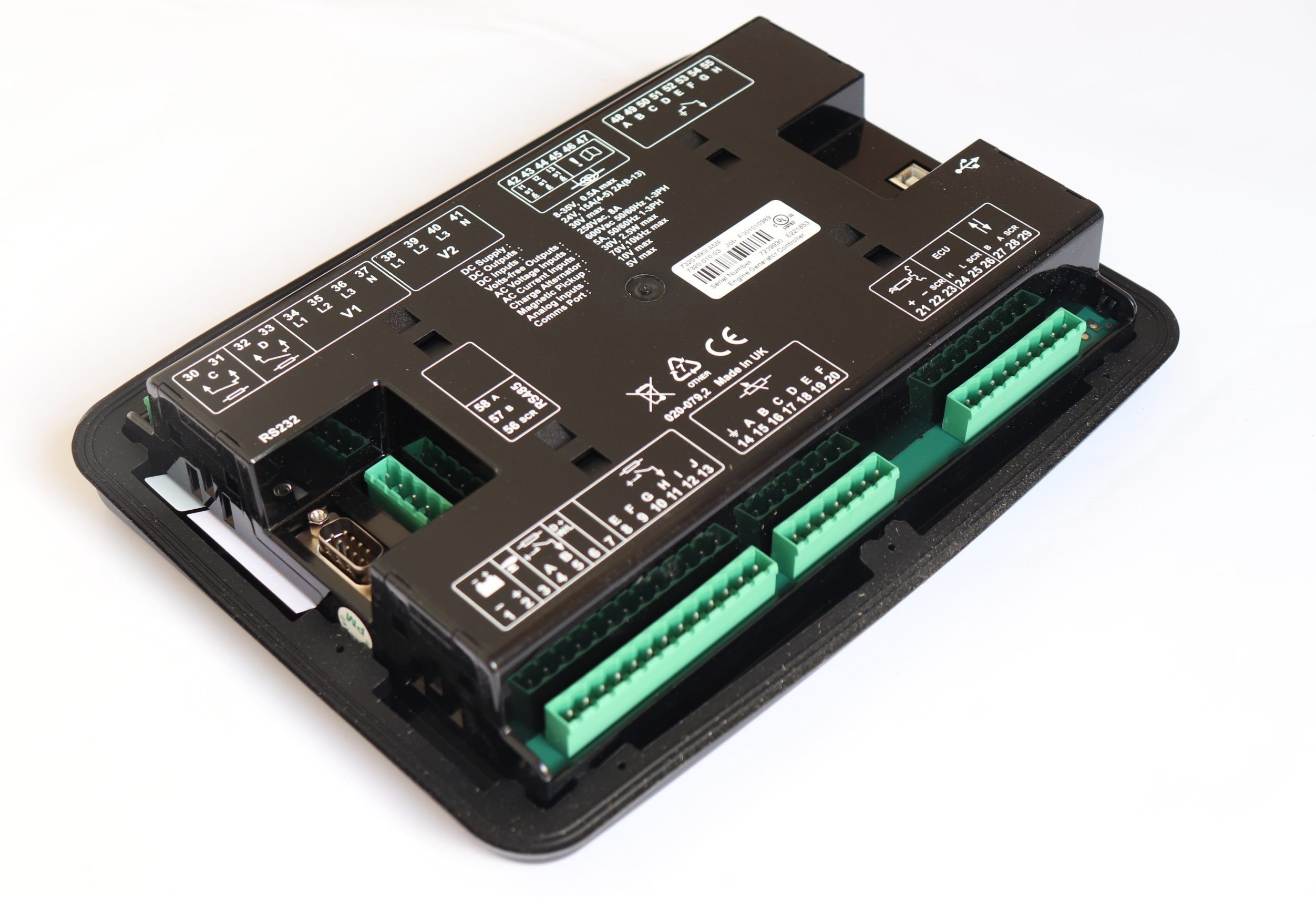

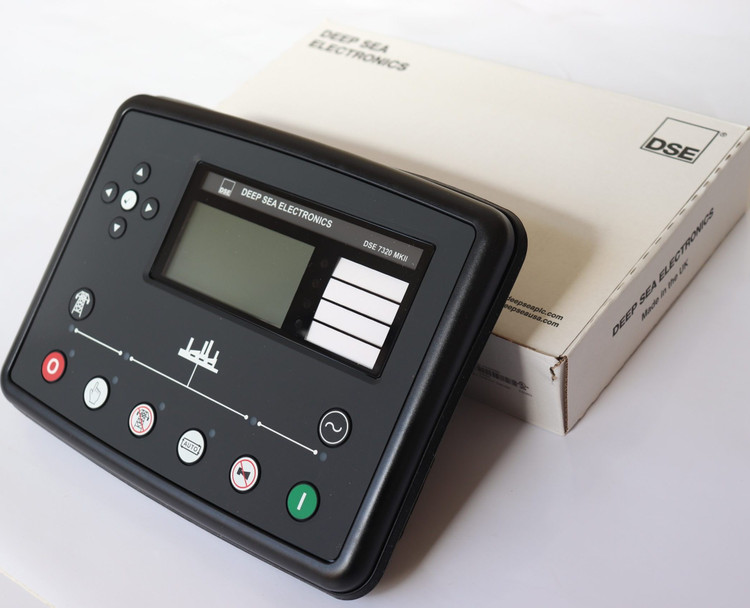

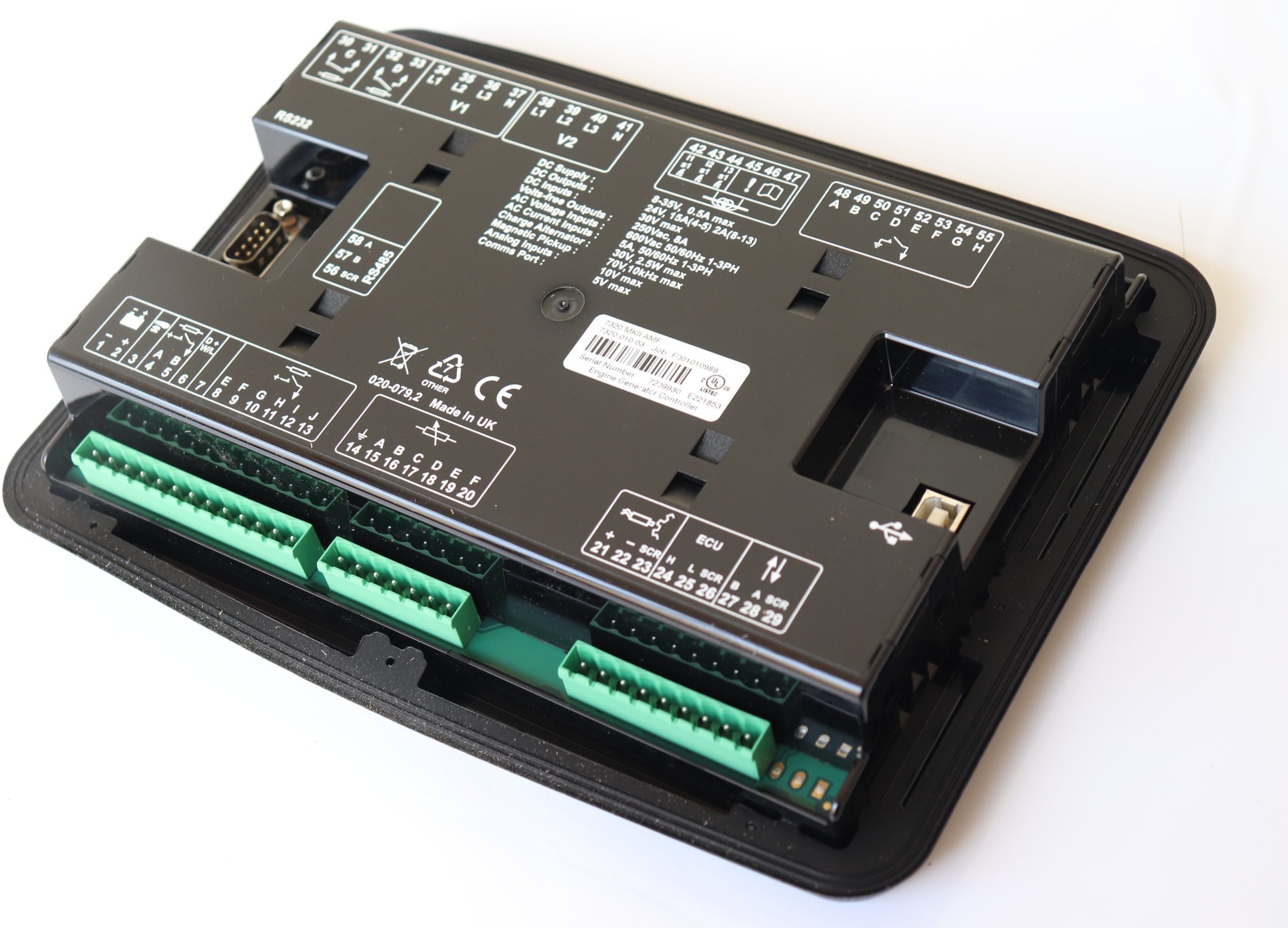

برد کنترلر دیپسی مدل DSE7320 MKII

سازنده

دیپسی

مدل

DSE7320 MKII

منبع تغذیه

DC

مقدار ولتاژ نامی کار

8 ولت تا 35 ولت مداوم 5 ولت تا 1 دقیقه

تحمل افت ولتاژ در زمان استارت

قادر به روشن ماندن 0 ولت برای 100mS ، در صورتیکه منبع حداقل 10v قبل از استارت داشته و در زمان قطع استارت ولتاژ منبع به 5v برسد. بدون نیاز به باتری داخلی LED و نور پس زمینه هنگام استارت خاموش میشوند.

حداکثر جریان کار

510mA در 12V ، 240mA در 24V

حداکثر جریان استندبای

330mA در 12V ، 160mA در 24V

دامنه تحریک

0 – 35V

محدوده فرکانس ژنراتور و برق

3.5 هرتز تا 75 هرتز

محدوده ولتاژ ژنراتور و برق

15v تا 415 ولت AC (Ph - N) 26v تا 719 ولت AC (Ph - Ph)

محدوده ولتاژ MAGNETIC PICK UP

+/- 0.5vتا 70v

محدوده فرکانس MAGNETIC PICK UP

10.000 هرتز ( حداکثر )

ورودی دیجیتال A-L

سوئیچینگ منفی

ورودی آنالوگ A-D

ورودی دیجیتال سوئیچینگ منفی سنسور 0 تا 10 ولت سنسور 4mA تا 20Ma حسگر مقاومتی

خروجی BوA ( سوخت و استارت)

15آمپر DC در ولتاژ منبع تغذیه

خروجی D و C

8آمپر 250 ولت (ترمینال خشک)

خروجی های کمکی E / J / I / H / G / F

2 آمپر DC در ولتاژ منبع تغذیه
