برند:ABB
مدل:TU818
کد فنی:3BSE069209R1
نوع محصول :Compact Module Termination Unit

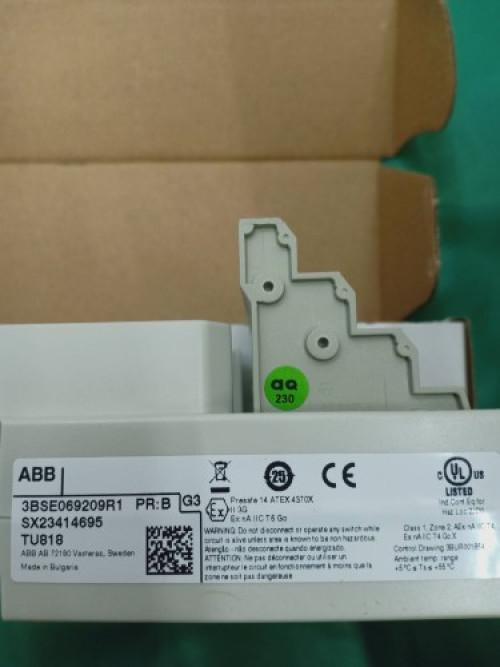

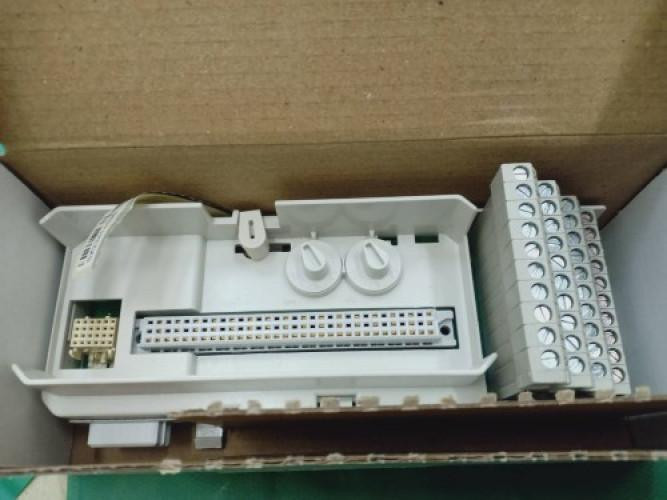

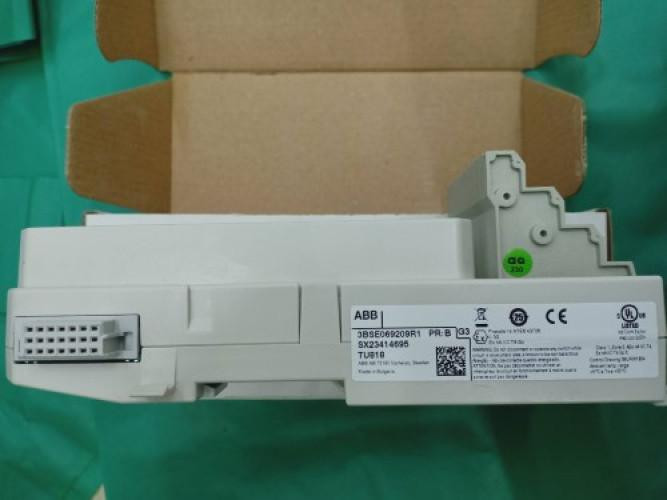

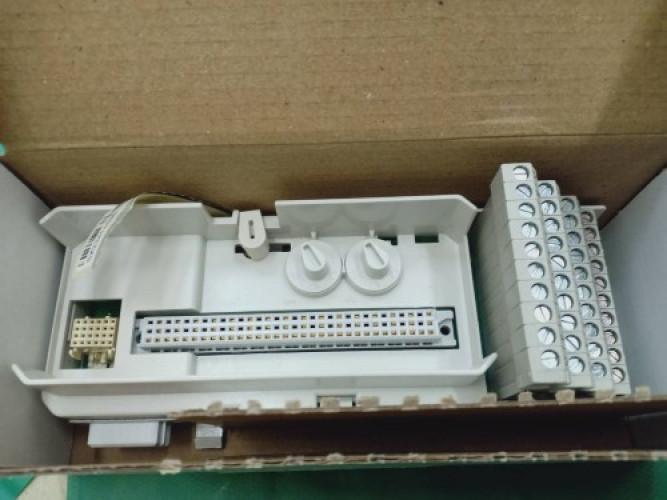

ترمینال ماژول ABB مدل TU818 کد 3BSE069209R1، تعداد 32 کانال
ABB TU818 Compact Module Termination Unit, 32-Channel, 50V – 3BSE069209R1
برند:َABB
مشخصات
برند
ABB
مدل
TU818
کد فنی
3BSE069209R1
نوع محصول
Compact Module Termination Unit
اختصار محصول
MTU
سیستم گاز
ABB S800 I/O و System 800xA
تعداد کانال
32کانال
آرایش ترمینال‌ها
1×32 یا 2×16
ولتاژ نامی
50V
نوع اتصال
ترمینال پیچی
تعداد پین اتصال فرایند
40پین
نوع I/O
Single یا غیر Redundant
حداکثر جریان هر کانال
2.5A
حداکثر جریان L1+
8A
حداکثر جریان L2+
8A
سیم مفتولی قابل‌قبول
0.5 تا 2.5mm²
سیم افشان قابل‌قبول
0.5 تا 1.5mm²
ولتاژ تست دی‌الکتریک
500V AC
تعداد ترکیب کلید مکانیکی
36 حالت
نوع نصب
ریل DIN
جهت نصب
افقی یا عمودی
درجه حفاظت
IP20
دمای کاری
0 تا 55 درجه سانتی‌گراد
دمای نگهداری
منفی 40 تا مثبت 70 درجه سانتی‌گراد
رطوبت کاری
5 تا 95 درصد، بدون میعان
درجه حفاظت خوردگی
ISA-S71.04، سطح G3
محیط خطرناک
دارای تأییدیه ATEX Zone 2
عرض کلی
64 میلی‌متر
عرض نصب‌شده لبه‌به‌لبه
58.5 میلی‌متر
عمق
64 میلی‌متر
ارتفاع با قفل
170 میلی‌متر
وزن
حدود 0.17 کیلوگرم
تعداد باتری
بدون باتری
وضعیت RoHS
مطابق RoHS
کشور مبدأ ثبت‌شده
بلغارستان
کد گمرکی
85369095
توضیحات
### ماژول‌های I/O سازگار
`AI810، AI815، AI835A، AI843، AI845، DI810، DI811، DI818، DI830، DI831، DI840، DI880، DI885، DO818 و DP840`
### ویژگی‌های اصلی
* اتصال حداکثر 32 سیگنال فیلد
* پشتیبانی از سیم‌کشی یک‌سیمه و دوسیمه
* دارای ترمینال پیچی 40 پین
* انتقال ModuleBus به ماژول بعدی
* جلوگیری از نصب ماژول اشتباه با کلیدگذاری مکانیکی
* اتصال زمین و قفل‌شدن از طریق ریل DIN
* مناسب محیط‌های صنعتی و خورنده سطح G3
* دارای تأییدیه ATEX Zone 2
### متا دیسکریپشن
خرید ترمینال ماژول ABB TU818 با کد 3BSE069209R1، دارای 32 کانال، ولتاژ 50 ولت و ترمینال پیچی 40 پین، مناسب سیستم ABB S800 I/O.
مشخصات فنی و وزن از ABB Hardware Selector و معرفی محصول از صفحه رسمی ABB استخراج شده است.
نام پیشنهادی فایل عکس: `ABB-TU818-3BSE069209R1-Compact-MTU.jpg`
