برند :ABB
مدل :TU810V1
کد فنی :3BSE013230R1
نوع محصول :Compact Module Termination Unit

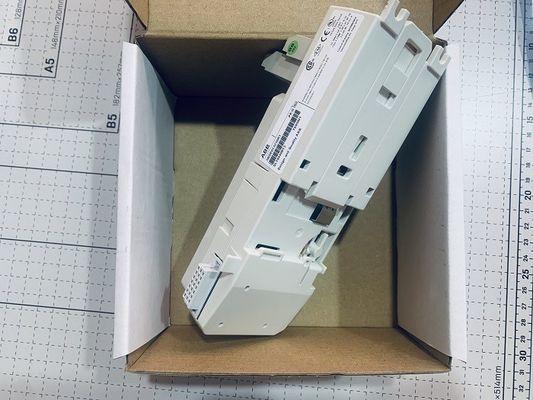

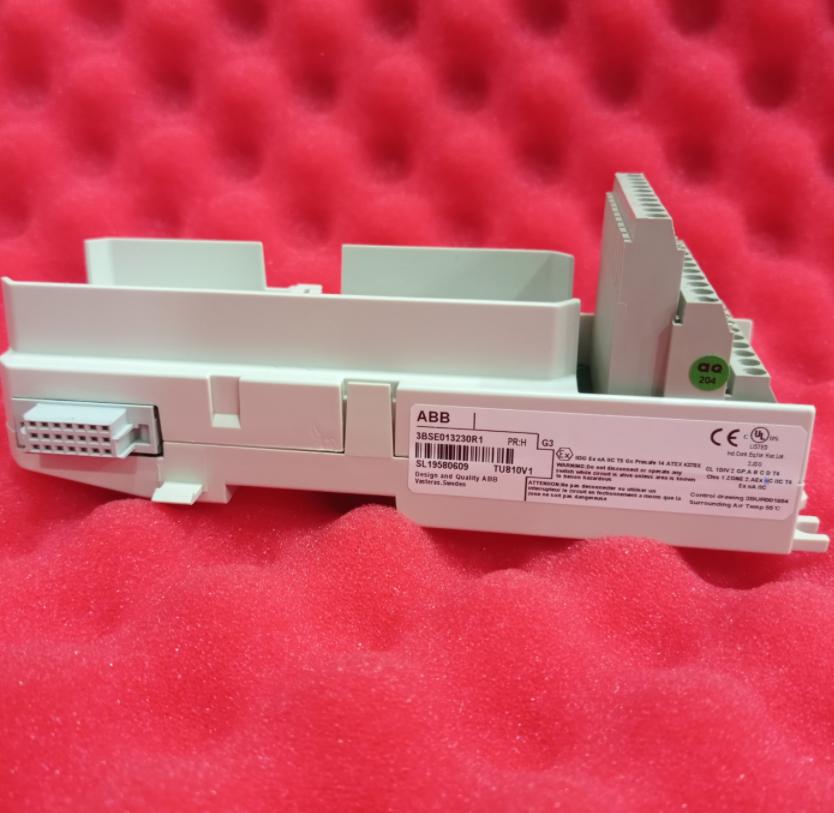

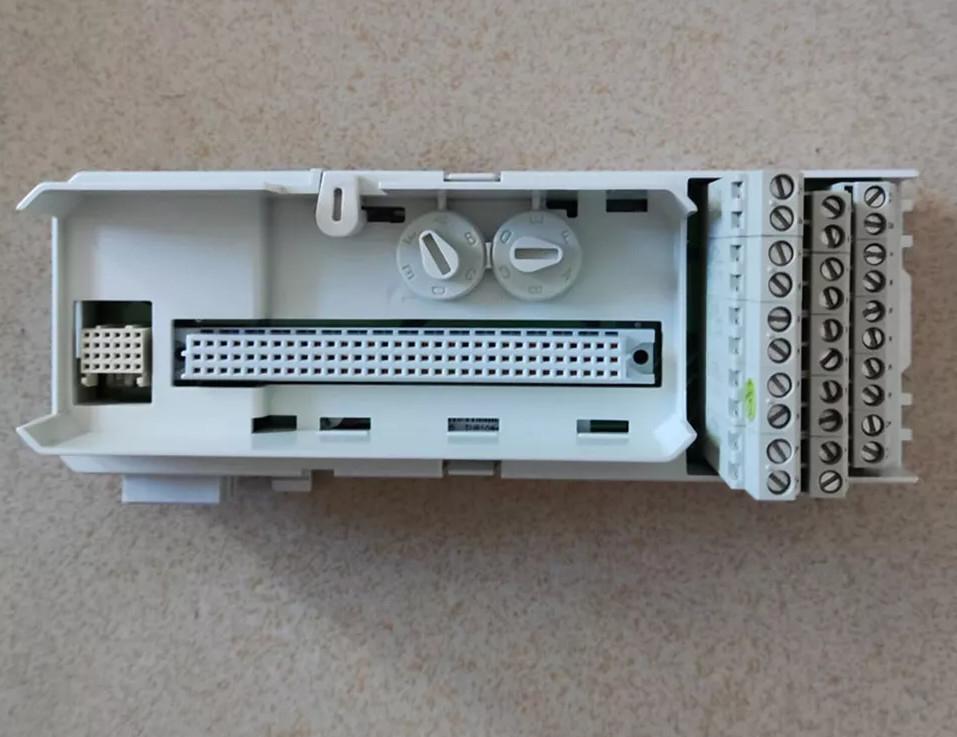

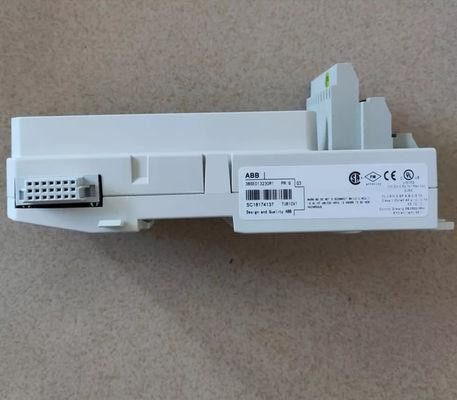

ترمینال ماژول 16 کاناله ABB مدل TU810V1 کد 3BSE013230R1
ABB TU810V1 Compact Module Termination Unit, 16-Channel, 50V – 3BSE013230R1
برند:َABB
مشخصات
برند
ABB
مدل
TU810V1
کد فنی
3BSE013230R1
نوع محصول
Compact Module Termination Unit
اختصار محصول
MTU
سیستم سازگار
ABB S800 I/O و System 800xA
تعداد کانال
16 کانال
آرایش ترمینال سیگنال
2×8
ولتاژ نامی
50V
نوع اتصال
ترمینال پیچی
نوع I/O
Single یا غیر Redundant
حداکثر جریان هر کانال
2A
حداکثر جریان اتصال فرایند
5A
سیم مفتولی قابل‌استفاده
0.2 تا 4mm²
سیم افشان قابل‌استفاده
0.2 تا 2.5mm²
سایز سیم AWG
24 تا 12
ولتاژ تست دی‌الکتریک
500V AC
تعداد ترکیب کلید مکانیکی
36 حالت
نوع نصب
ریل DIN
جهت نصب
افقی یا عمودی
درجه حفاظت
IP20
دمای کاری
0 تا 55 درجه سانتی‌گراد
دمای نگهداری
منفی 40 تا مثبت 70 درجه سانتی‌گراد
رطوبت کاری
5 تا 95 درصد، بدون میعان
سطح مقاومت در برابر خوردگی
ISA-S71.04، سطح G3
محیط خطرناک
Class I Division 2، Class I Zone 2 و ATEX Zone 2
عرض کلی با کانکتور
64 میلی‌متر
عرض نصب‌شده
58.5 میلی‌متر
عمق با ترمینال‌ها
64 میلی‌متر
ارتفاع با قفل
170 میلی‌متر
وزن
حدود 0.17 کیلوگرم
تعداد باتری
بدون باتری
وضعیت RoHS
مطابق RoHS
کشور مبدأ ثبت‌شده بلغارستان
بلغارستان
توضیحات
### ویژگی‌های اصلی
* اتصال حداکثر 16 سیگنال فیلد
* آرایش دو ردیف 8تایی ترمینال
* انتقال ModuleBus به ماژول I/O بعدی
* کلیدگذاری مکانیکی برای جلوگیری از نصب اشتباه
* نصب و اتصال زمین از طریق ریل DIN
* مناسب محیط‌های صنعتی و خورنده G3
* دارای تأییدیه ATEX Zone 2
* طراحی فشرده برای کاهش فضای اشغال‌شده در تابلو
