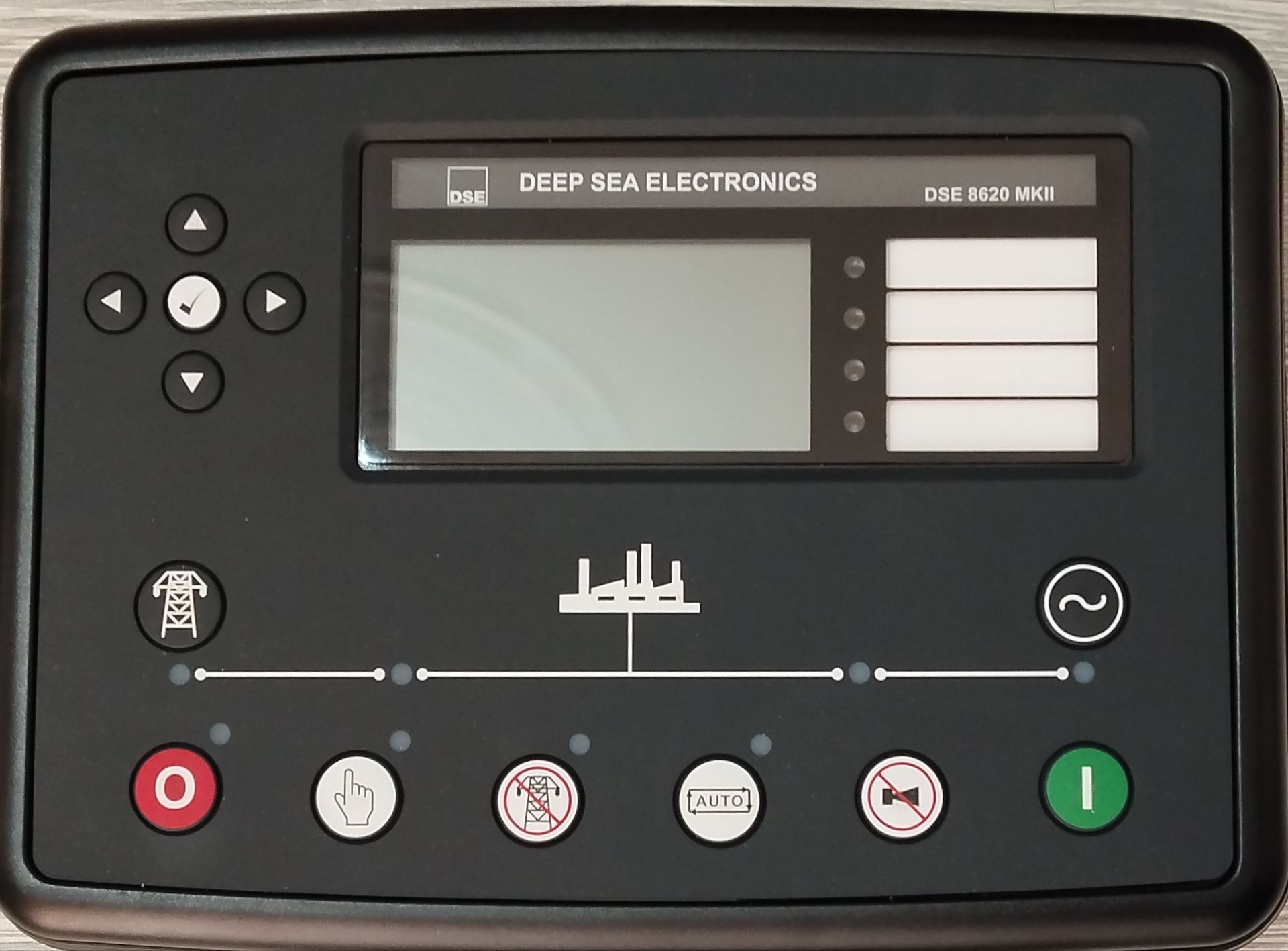

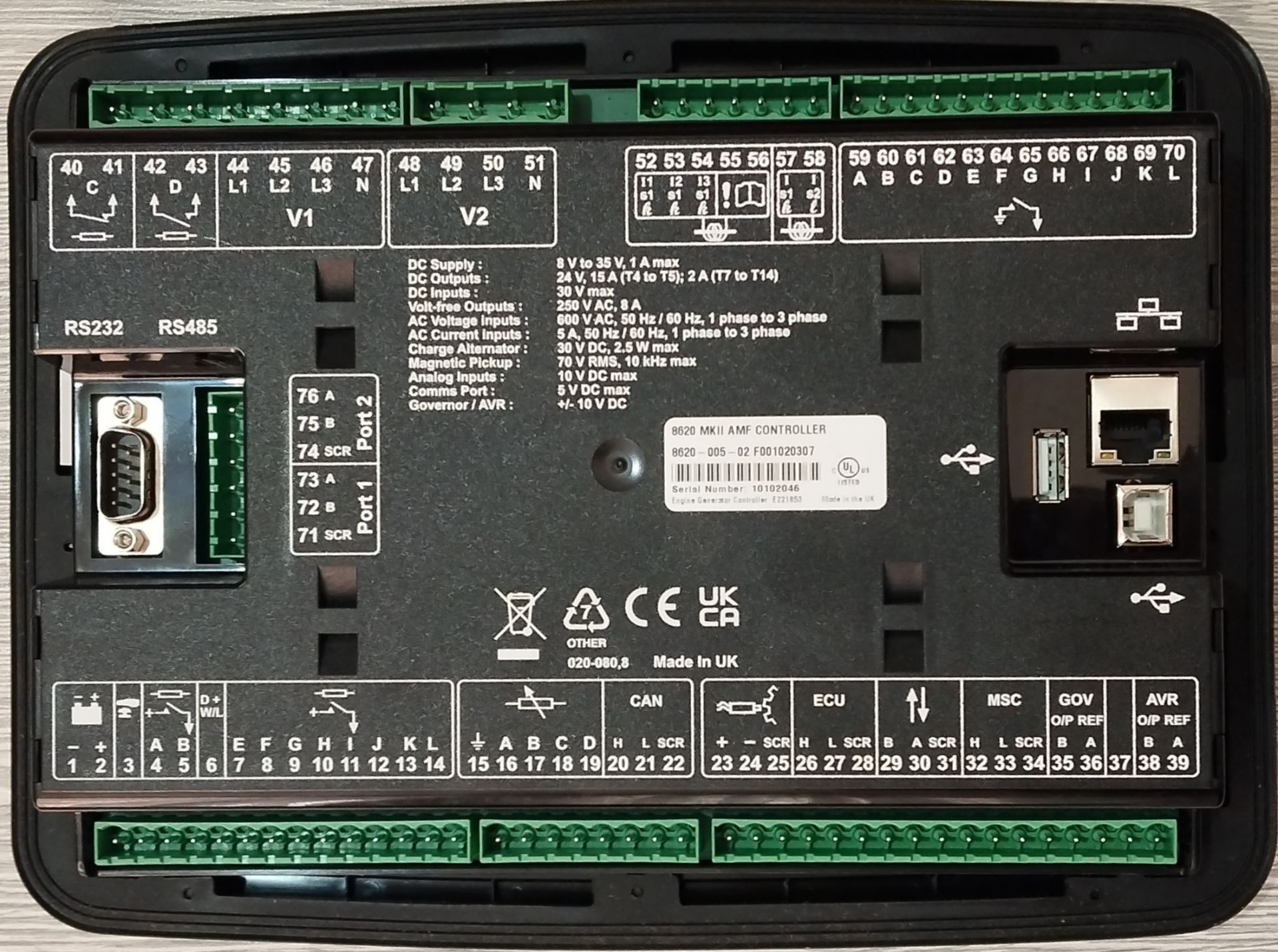

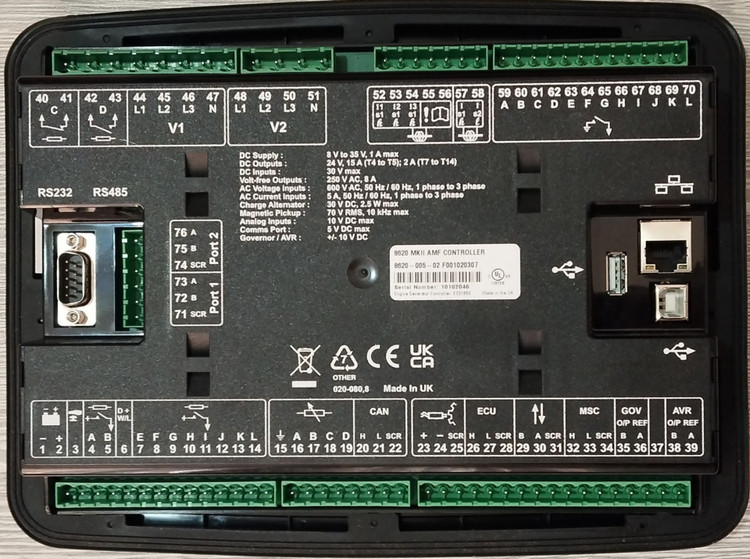

برد کنترلر دیپسی مدل DSE8620 MKII

سازنده

دیپسی

مدل

DSE8620 MKII

منبع تغذیه

DC

مقدار ولتاژ نامی کار

8ولت تا 35ولت مداوم

حداکثر جریان کار

530mA در 280mA

حداکثر جریان استندبای

320mA در 160mA

دامنه تحریک

0 تا 35V

محدوده ولتاژ ژنراتور و برق

15V تا AC 415V (فاز به نول) 26V تا AC 719V (فاز به نول)

محدوده فرکانس ژنراتور و برق

3/5 هرتز تا 75هرتز

محدوده ولتاژ MAGNETIC PICK UP

+/- 0.5ولت تا 70ولت

محدوده فرکانس MAGNETIC PICK UP

10.000 هرتز (حداکثر)

ورودی دیجیتال A-L

منفی را سوئیچ میکند.

ورودی آنالوگ A-D

ورودی دیجیتال سوئیچینگ منفی سنسور 0تا10ولت سنسور 4mA تا 20Ma سنسور 0تا480

خروجی A و B (سوخت و START)

15 امپر DC در ولتاژ منبع تغذیه

خروجی D و C

8 آمپر AC در ولتاژ 250 ولت AC

خروجی های کمکی E - L

2 آمپر DC در ولتاژ منبع تغذیه

حداقل امپدانس بار

کاملا ایزوله - 10v DC - 0v

محدوده دمای نگهداری

_40درجه سانتی گراد تا +85درجه سانتی گراد

محدوده دمای کار

_30درجه سانتی گراد تا +70درجه سانتی گراد
